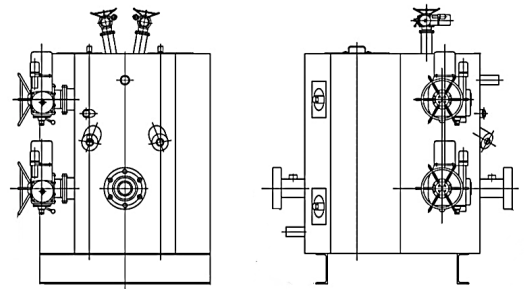

结构图
技术参数表
| 型号 | 管径（mm） | 过滤面积 | 额定流量 | 系统压力 | 联苯夹 | 许用压差 | 许用温度 | 过滤精度 | |
| Model | Diamater | （㎡） | （kg/h） | 套压力 | |||||
| PET | PA、PP | ||||||||
| PE | |||||||||
| CPF-PT2-0.6Q | 30 | 0.6 | 75-150 | 50-110 | Max25Mpa | ≤0.6Mpa | Max8Mpa | ≤320℃ | 3-100um |
| CPF-PT2-1.05Q | 30 | 1.05 | 200-300 | 150-220 | |||||
| CPF-PT2-1.26Q | 30 | 1.26 | 250-350 | 180-250 | |||||
| CPF-PT2-1.8Q | 40 | 1.8 | 300-420 | 220-300 | |||||
| CPF-PT2-2.5Q | 40 | 2.5 | 480-600 | 330-420 | |||||
| CPF-PT2-3.5Q | 50 | 3.5 | 700-900 | 490-630 | |||||
| CPF-PT2-4.5Q | 50 | 4.5 | 800-1000 | 600-780 | |||||
| CPF-PT2-5.5Q | 50 | 5.5 | 900-1100 | 650-800 | |||||
| CPF-PT2-6.5Q | 65 | 6.5 | 1000-1200 | 700-850 | |||||
| CPF-PT2-7.5Q | 65 | 7.5 | 1200-1500 | 770-910 | |||||
| CPF-PT2-9.5Q | 65 | 9.5 | 1550-2000 | 850-1000 | |||||
适用范围：
涤纶长丝, 锦纶长短丝，涤锦复合丝，丙纶、熔喷无纺布，丙纶长短丝，BOPET拉伸膜，氨纶，粘胶纤维植物纤维等领域，其结构新颖，能耗小，适用性强。
加热方式：
导热油循环加热、联苯循环加热、导热油电加热及联苯电加热，均可选择。
