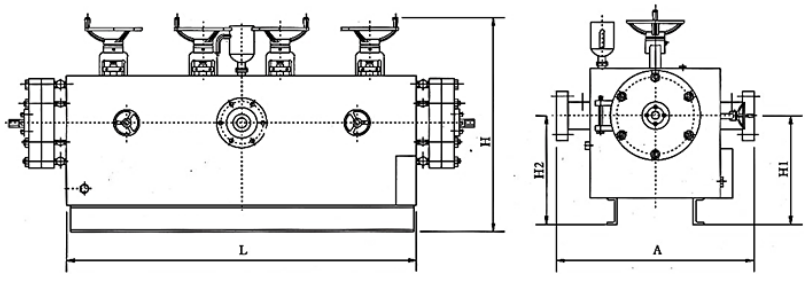

结构图
技术参数表
| 型号 | 管径（mm） | 过滤面积（㎡） | 额定流量（kg/h） | 加热功率（KW） | 主要结构尺寸 | 系统压力 | 热媒夹套压力 | 许用压差 | 工作温度 | ||||
| H | H1 | H2 | A | L | |||||||||
| CPF-HT2-1.05Z | 30 | 1.05 | 70-85 | 5.6 | 1000 | 用户自定义 | 用户自定义 | 800 | 1600 | Max16Mpa | ≤0.25Mpa | Max6Mpa | ≤310℃ |
| CPF-HT2-1.26Z | 30 | 1.26 | 90-130 | 5.6 | 1000 | 800 | 1200 | ||||||
| CPF-HT2-1.8Z | 40 | 1.8 | 150-180 | 7.4 | 1050 | 850 | 1720 | ||||||
| CPF-HT2-2.5Z | 40 | 2.5 | 180-230 | 7.4 | 1050 | 850 | 1800 | ||||||
| CPF-HT2-3.5Z | 40 | 3.5 | 210-280 | 8.6 | 1100 | 900 | 1800 | ||||||
| CPF-HT2-4.5Z | 50 | 4.5 | 310-400 | 8.6 | 1200 | 950 | 1900 | ||||||
| CPF-HT2-5.5Z | 50 | 5.5 | 400-480 | 9.4 | 1250 | 1000 | 1900 | ||||||
应用范围：
再生瓶片料（PET）纺黑色、有色丝、塑料造粒等
加热方式：
导热油电加热、导热油循环加热、静态联苯加热、联苯循环加热
