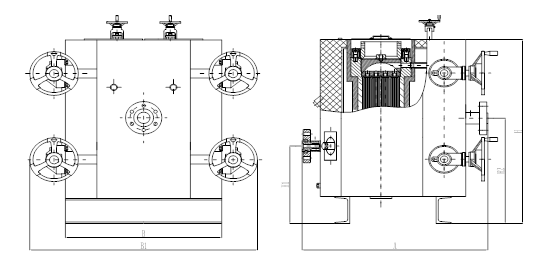

结构图
技术参数
| 管径（mm） | 过滤面积（㎡） | 额定流量（kg/h） | 主要结构尺寸 | 系统压力 | 联苯夹套压力 | 许用压差 | 工作温度 | ||||||
| PET | PA、PP、PE | H | H1 | H2 | B | B1 | A | ||||||
| 30 | 0.6 | 75-150 | 50-110 | 1100 | 用户自定义 | 用户自定义 | 720 | 900 | 100 | Max25Mpa | ≤0.6Mpa | Max6Mpa | ≤310℃ |
| 30 | 1.05 | 200-300 | 150-220 | 1100 | 770 | 950 | 1050 | ||||||
| 30 | 1.26 | 250-350 | 180-250 | 1150 | 770 | 950 | 1050 | ||||||
| 40 | 1.8 | 300-420 | 220-300 | 1200 | 850 | 1000 | 1100 | ||||||
| 40 | 2.5 | 480-600 | 330-420 | 1250 | 850 | 1000 | 1100 | ||||||
| 50 | 3.5 | 700-900 | 490-630 | 1250 | 950 | 1150 | 1200 | ||||||
| 50 | 4.5 | 800-1000 | 600-780 | 1250 | 1150 | 1300 | 1200 | ||||||
| 50 | 5.5 | 900-1100 | 650-800 | 1250 | 1150 | 1300 | 1350 | ||||||
| 65 | 6.5 | 1000-1200 | 700-850 | 1300 | 1150 | 1270 | 1350 | ||||||
| 65 | 7.5 | 1200-1500 | 770-910 | 1350 | 1250 | 1350 | 1350 | ||||||
| 65 | 9.5 | 1550-2000 | 850-1000 | 1350 | 1250 | 1350 | 1380 | ||||||
应用范围：
涤纶长丝（POY、FDY）、锦纶（PA6、PA66、PA11）长短丝、涤锦复合丝、丙纶纺粘法、熔喷法无纺布，丙纶（PP）长短丝、PE纺丝、BOPET拉伸膜、氨纶纺丝、粘胶纤维、植物纤维等领域，结构新颖，能耗低，适用性广
加热方式：
导热油循环加热和联苯循环加热,导热油电加热和联苯电加热
